一、 移動式升降機功能說明
1、CL-460 的特點
CL-460 采用松下 PLC 控制，運行可靠，使用壽命長。升降機運輸和
升降馬達均采用SMC 氣缸，使用性能可靠，同時降低了維修頻率。操作部分，
采用顯控人機界面，中英雙語，操作起來直觀，簡潔。
二、規格及配置
| 功能配置 | 技術參數及說明 | |
| 型號 | Model | CL-460 |
| 外型尺寸 | External Size | 700X 965X 1100mm(LXWXH) |
| 重量 | Weight | 100kg |
| 控制 | Control Mode | PLC+觸摸屏 |
| 編程方式 | Programming | PLC編程 |
| 升降驅動 | Lift drive | 氣缸 |
| PCB板件規格 | PCB external size | L460xW460mmxH70mm |
| 調副方式 | Width adjusting mode | 手動 |
| 升降總行程 | total Lift working distance | 550土20mm |
| 下降工作高度 | Down working heigh | 350土20mm |
| 上升工作高度 | Up working height | 900土20mm |
| 升降速度 | Lift speed | 90mm/秒 |
| 傳送方向 | Conveyor direction | L→R (R→L選配) |
| PCB 邊緣空間 | PCB edge Space | ≥5mm |
| 傳輸馬達功率 | Conveyor motor power | AC220V 50~60HZ |
| 通訊端口 | Comunication port | SMEMA 接頭 |
| 電源 | Pwer supply | AC220V 50~60HZ |
| 總功率 | Total power | 0.2KW |

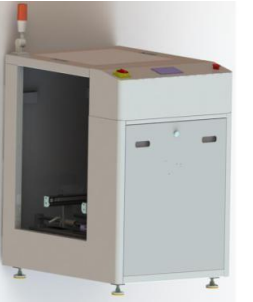

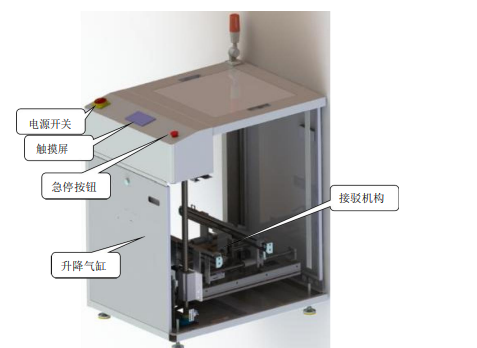

三、外觀如圖

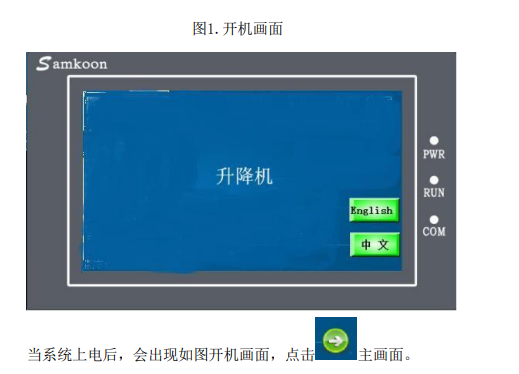

四、觸摸屏控制說明

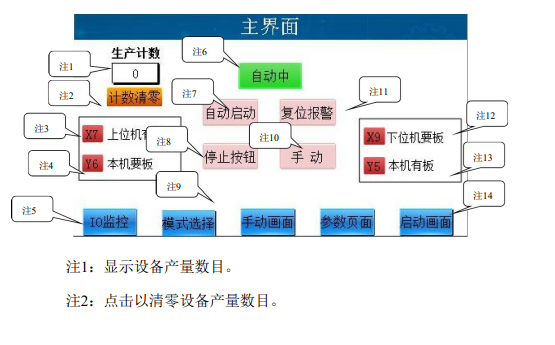

圖2.主畫面
注3:紅色X7指示燈變?yōu)榫G色X7表示上位機有板信號發送給
本機
注4:紅色Y6指示燈變?yōu)榫G色Y6表示本機開始要板。
注5: 點擊以進入啟動畫(最下一排，電機進入相應界面)注6: .
顯示當前設備狀態，自動中、手動中、停止中、報警中。注7:
選擇好“自動”模式后點擊此按鈕啟動運行。
注8:自動運行狀態點擊此按鈕停止自動運行。注
9:報警信息，顯示設備的報警信息。
注10:點擊切換為手動狀態。
注11:排除報警信息條提示的故障后點擊以復位報警信息及狀
態
注12:紅色X9指示燈變?yōu)榫G色X9表示下位機要板信號發送
給本機
注14:紅色Y5指示燈變?yōu)榫G色Y5表示本機開始發有板信號。

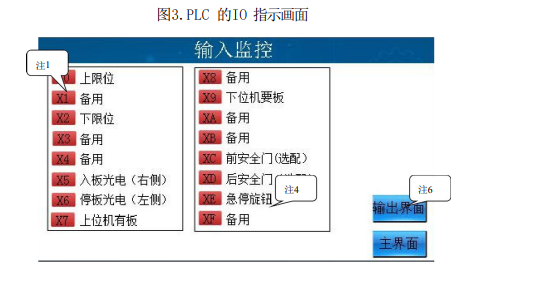

注1:把PLC的X和Y點信號燈用此方形指示燈表示，接通時
變?yōu)榫G色，方便用戶在不打開電氣柜的時候直接在此查看各信號
點的通斷。

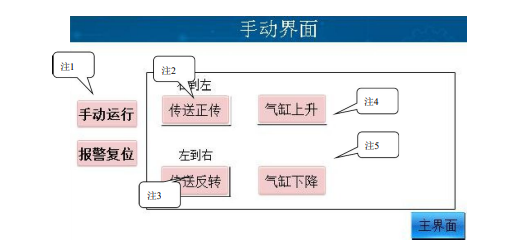

注1:手動模式下操作此界面按鈕。
注2:點擊軌道傳送正轉。
注3:點擊軌道傳送反轉。
注4:點擊主軸上升。
注5:點擊主軸下降。

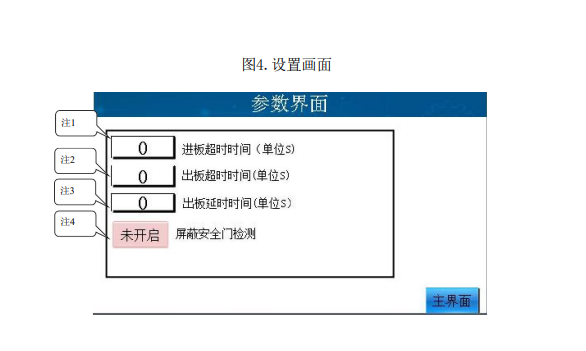

注意:設置本頁參數時請確保設備處于手動模式下，以保證安全!時
間設置項均以1S為單位，設為1時，代表1*1S等于1S依次
類推，以保證設置的精度。
注1:進板板超過設定時間報警。
注2:出板超過設定時間報警。
注3:設置時間，在該時間內，板未出也不報警。
注4:“ “未開啟”時，打開門回報警，無法操作設備?！伴_始” 時，安全門
檢測沒有作用。

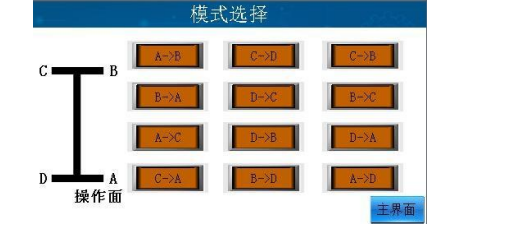

該畫面可選擇升降機工作方式，進入該模式，可選擇產品從哪個
位置進入和那個位置出來。
4、使用步驟
1、熟讀上節觸摸屏控制說明。
2、把兩導軌之間的寬度調好，適合PCB 板順暢通過，將其固定螺桿固
定好。
3、將電源接好后，電源開關打開，屏幕上有相應工作狀態指示。
3、按觸摸屏控制說明在手動狀態下設置好各參數。
4、在主畫面選擇自動模式后點擊啟動，設備即可自動運行。
5、關機時在主畫面點擊停止，設備即可停止自動運行，然后關掉電
源開關。
6、緊急情況下可快速按下急停按鈕或直接關掉電源開關，急停按鈕
復位時需按按鈕上所示方向轉動后彈出。
7、設置畫面里的時間設置項均為掉電保持型，在設置過后會被PLC保存，“下次上電會記憶掉電前的數值。
注意:使用途中若有異常，請按下急停開關，系統會停止工作，同時蜂鳴器會報警。
五、常見故障
| 序號 | 故障現象 | 解決辦法 |
| 1 | 接送臺送板后至下限未上升 | 檢測出板電眼（X1）處是否有板 |
| 2 | 馬達轉不動 | 檢查線路是否有損壞，查看PLC有無輸出，若有查看繼電器有無吸合，若無，繼電器損壞。 |
| 3 | 蜂鳴器一直響 | 檢查主界面報警提示，排除故障后按報警復位。 |
| 4 | 屏按鍵沒反應 | 檢查PLC通訊線是否松動。 |
六、日常維護及保養
1、升降機在長時間沒工作時，請切斷電源。
2、開機之前，請檢查升降機工作區域內有無異物。
3、齒輪半個月加一次黃油。
4、鏈條有污垢可以使用工業酒精擦拭，不用經常擦拭。
